 S社 研磨装置設置台 S-07
|
Ｓ社MA工房さまより研磨装置設置台のご依頼を頂きました。
研磨装置台の天板には ２００㎏近い重量の装置を載せ 治具等の使用部品を入れる引き出し付きの
チェストを製作するご依頼内容でした。
チェストの下段には研磨用定盤を入れる事が決まっていて 当初 下段２ハイの引き出しにそれぞれ定盤を
配置する予定でしたが 寸法上 定盤の出し入れが窮屈になるため 下段引き出しを１ハイに変更し

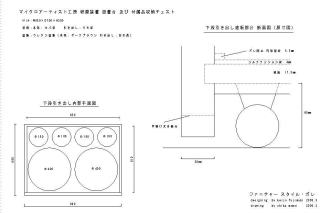

下記図のように1つの引き出しの中に２個の研磨用定盤とリング４個を配置する設計に変更しました。
|
|
|
また この研磨用定盤の重量がかなりのウエイトになるため ６個のキャスターを引き出し底板に付け分圧して
床で転がす構造にし 引き出しにかかる負担を軽減させる設計にしました。
研磨装置台の一番の課題は ２００㎏近い重量に耐える本体構造にすることでしたので
本体の木素材を粘りがあり 堅牢なカバ材を選択し 天板の厚みを通常より厚く４０㎜にしました。
また 上段引き出しの底板（２０㎜厚）と上段引き出しの仕切り板（２枚の間柱）により天板のたわみを
補強・分圧する設計で荷重対応させる対策を施しました。
|
|

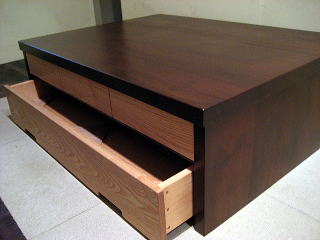

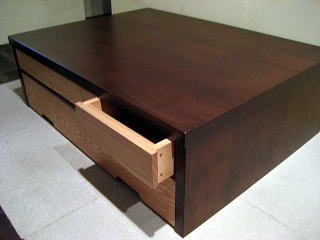

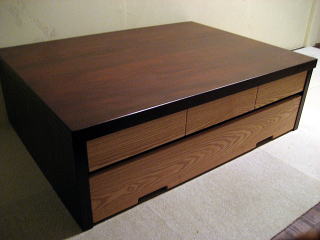

外観はシンプルなのですが 実用性と耐久性を考慮した研磨装置台が完成しました。
|
|
|
|
|

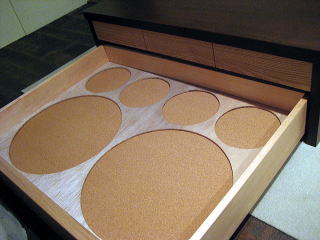

引き出し内部には コルクマットを敷きクッションにし
その上にΦ４０とΦ１８センチにくりぬいた合板型枠を敷くことにより
引き出しの出し入れに起こる振動によるズレを防止する設計になっています。
|
|

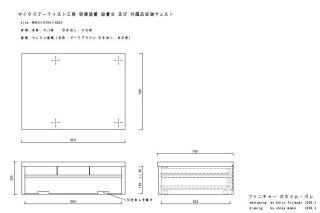

size ： W950×D700×H300
木材 ： 本体・カバ材 引き出し・タモ材
塗装 ： ウレタン塗装
本体・ダークブラウン 引き出し・白木色
|
2009.6.19
家具工房 スタイル・ガレ keizo_galle@ybb.ne.jp
|
